Características generales

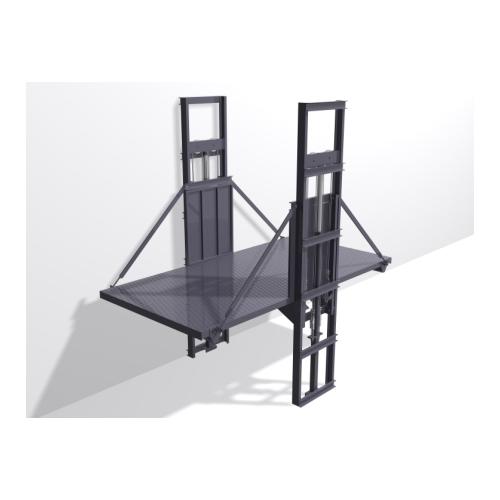

Diseñada para elevar cargas de hasta 3000 kg en una columna, para una amplia gama de dimensiones, recorridos y paradas. Incorpora, como característica principal, un chasis invertido que permite a la plataforma, así como sus guías, quedar enrasadas con el último nivel de planta.
Capacidades técnicas:
· Sistema de impulsión por medio de dos cilindros hidráulicos simple efecto (tipo buzo) de empuje indirecto (relación 2:1), con una presión nominal de 90 bar.
· Tracción por cable de acero antigiratorio 19x7+0.
· Velocidad nominal 0,10 m/s.
· Maniobra eléctrica semi-premontada a 24 v. Para dos paradas, mediante placa electrónica, o con autómata programable para tres paradas o más, y para opciones especiales (puertas de lamas, isonivelación, etc.).
· Piso de acero antideslizante.
· Posibilidad de hasta dos embarques, en cada uno de los niveles.
· Motor eléctrico trifásico.
· Botoneras exteriores de superficie con stop de seta.
· Suministro de base separada del chasis.
· Acabado en "Gris Martelé”.
Sistema de seguridad
· Control de aflojamiento de cables con contacto eléctrico de seguridad.
· Contacto de seguridad en final de recorrido.
· Válvula de seguridad por sobrepresión.
· Paracaídas hidráulico en cada cilindro.
· Control de seguridad por tiempo de funcionamiento.
· Barandillas de protección en zona de guías.
Opcional
· Velocidad nominal 0,20 m/s.
· Cilindro en dos piezas. Recomendable con recorridos superiores a 8 m (relación 2:1).
· Recorridos superiores a 12 m en otras relaciones (consultar).
· Sistema de cables compensadores del desplazamiento de los cilindros (para base partir de 2500 mm entre columnas)
· Protecciones laterales.
· Isonivelación: normal o con dos motores. Mantiene la plataforma enrasada con planta en los procesos de carga y descarga.
· Sistema de seguridad de puertas mediante cerradura eléctrica (recomendada) o leva retráctil.
· Rescatador de emergencia.
· Resistencia de caldeo.
· Botoneras para empotrar.
· Sistema de tracción mediante cadenas.
· Tratamiento anti-corrosivo mediante galvanizado en caliente y terminaciones en chapa de acero inoxidable (otros acabados consultar).
· Puertas manuales de dos hojas o de lamas articuladas.
Rango de aplicación
· Capacidad de carga desde 1500 kg a 5000 kg.
· Velocidad nominal 0,10 m/s ó 0,20 m/s.
· Recorrido máximo 12 m en relación 2:1 (consultar para recorridos superiores en otras relaciones).
· No apta para uso de personas.
